Sonorex® Brand- und Schallabschottung

Sonorex®-Barrieren sind die ideale Lösung zur Schalldämmung und verhindern Lärm- und Feuerübertragung in Decken- und Bodenhohlräumen. Sie bieten eine hervorragende Schallisolierung und erreichen beste Schalldämmwerte. Ergänzungsprodukte wie Sonorex®-Sonoseal oder Sonorex®-Suskappen dienen zum Verbessern der Schallabsorption und zum Abdichten von Schall-Lecks. Und das Beste: Die Schallschutzabschottung ist in Rekordzeit montiert!

Vorteile der Sonorex®-Abschottung:

Einfache Verarbeitung und Handhabung
Verzichtet auf Gipsstreifen im Brandraster
Wirksame Schalldämmung
Wirksamer Brandschutz
Grosse Variantenvielfalt
Werden nach Mass hergestellt
Unkomplizierte und schnelle Montage

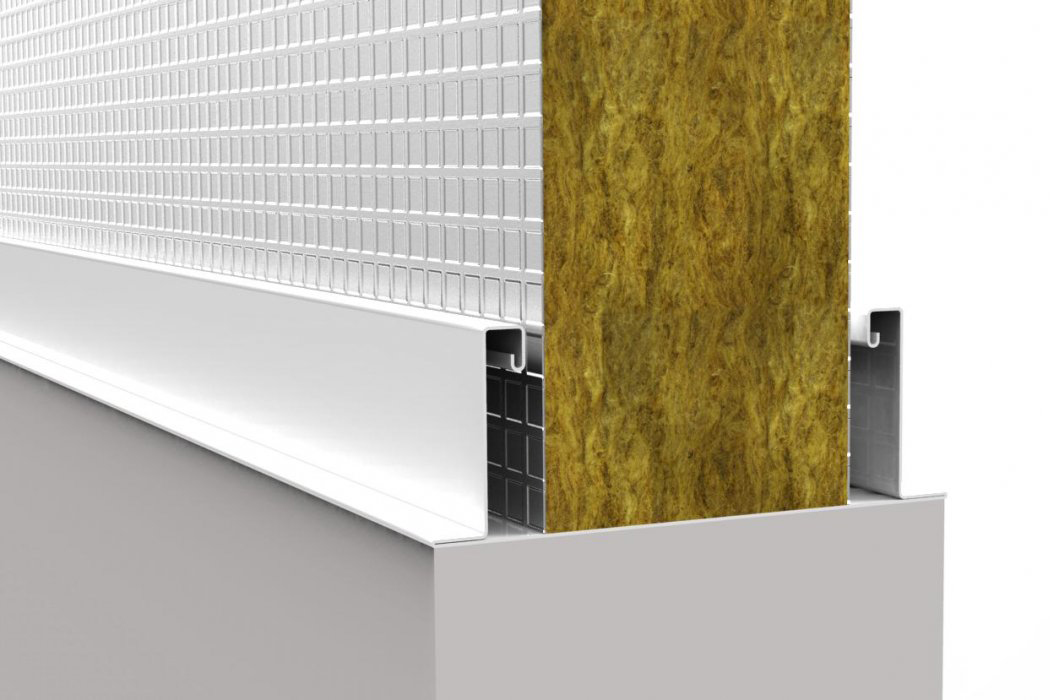

Querschnitt einer Wandkonstruktion mit Metallpaneelen, Mineralwolle-Dämmung und Montageprofilen

Drei schwarze Graphitplatten unterschiedlicher Dicke gestapelt auf blauem Hintergrund

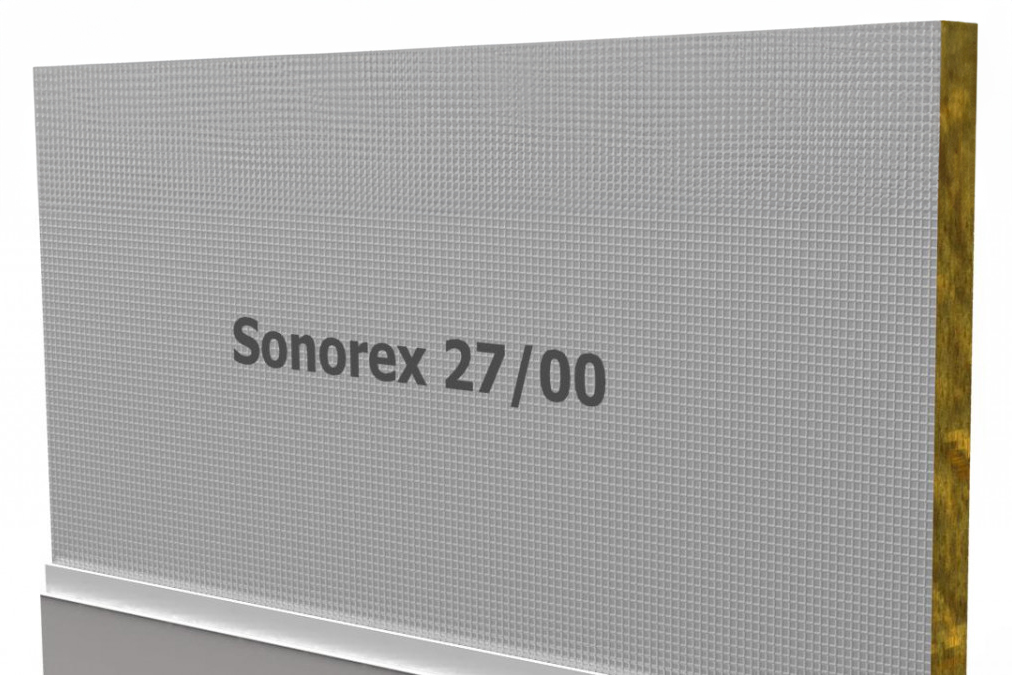

Sonorex 27/00 Akustikplatte mit grauer Oberflaeche und sichtbarem gelbem Mineralwolle-Kern an der Schnittkante

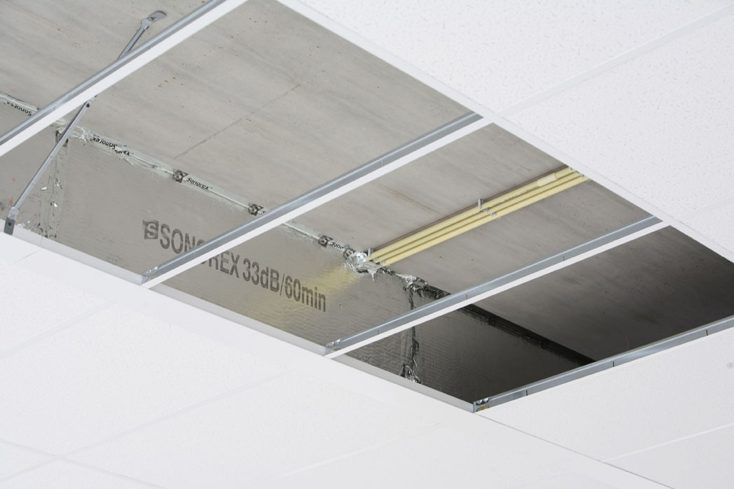

Abgehängte Decke mit entfernten Platten zeigt Rohdecke, gelbe Rohre und Schallschutzpaneele mit 33dB/60min Kennzeichnung

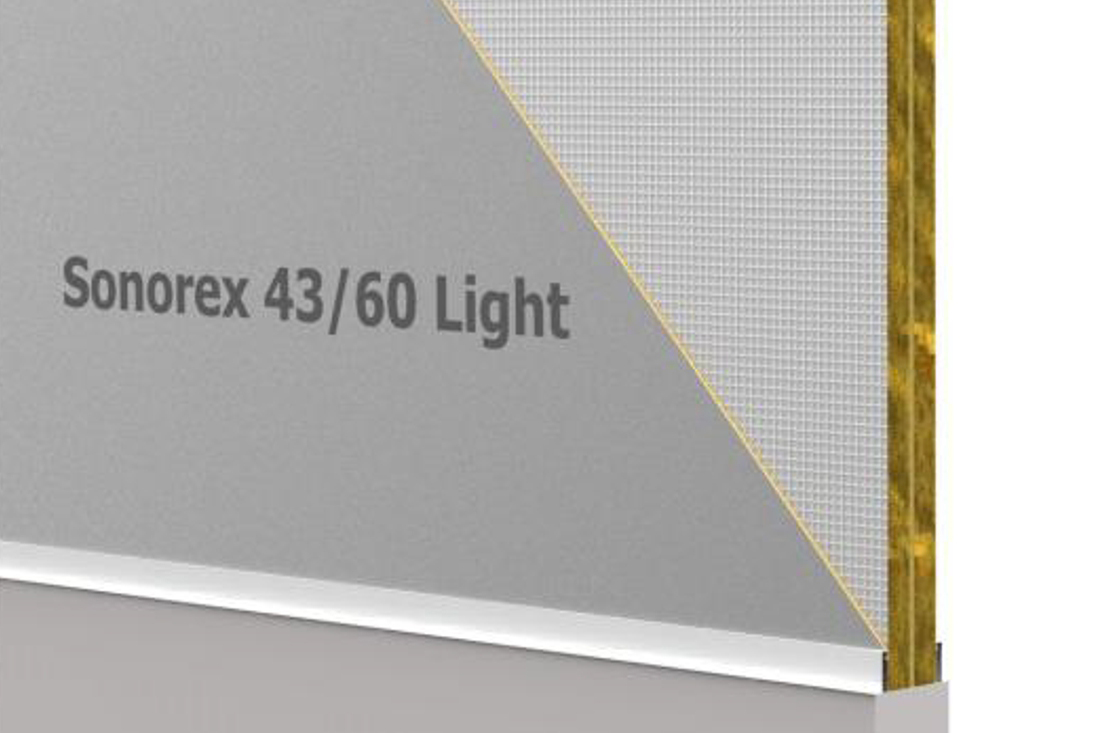

Sonorex 43/60 Light Sandwichpaneel mit grauer Oberfläche und sichtbarem Mineralwolle-Kern in Goldgelb

Querschnitt einer Wandkonstruktion mit Mineralwolle-Dämmung, Metallprofilen und weißer Verkleidung

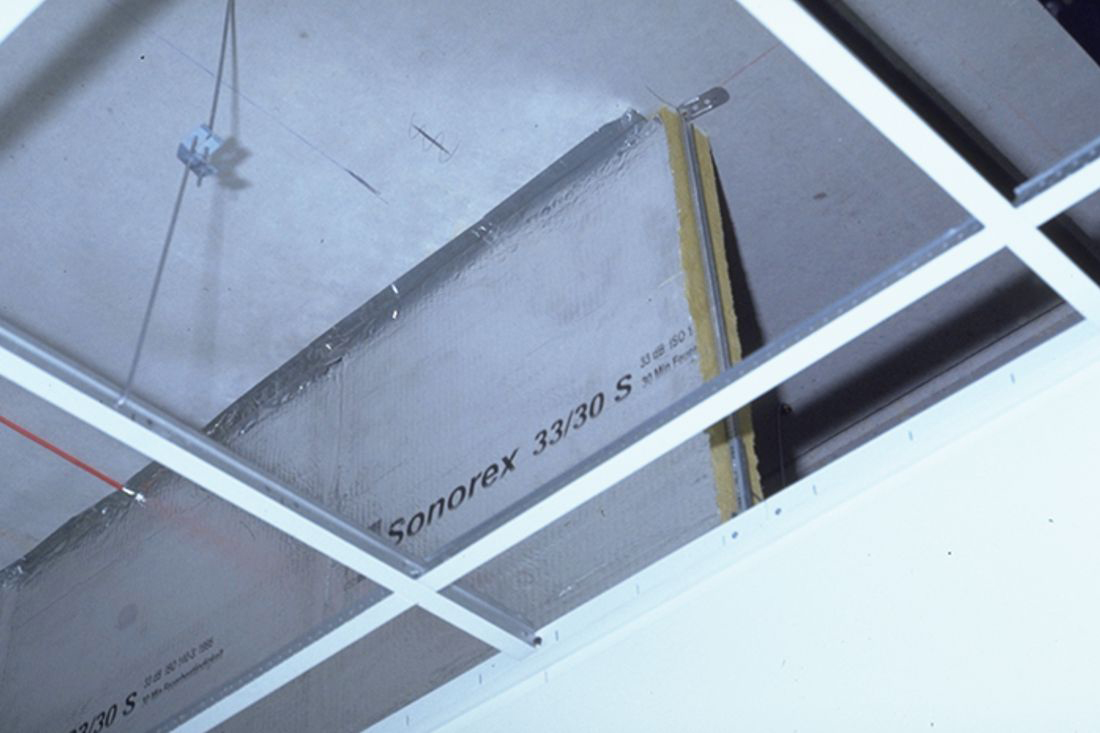

Brandschutzkanal Sonorex 33/30 S mit Mineralwolle-Dämmung an Decke montiert, sichtbare Schnittansicht

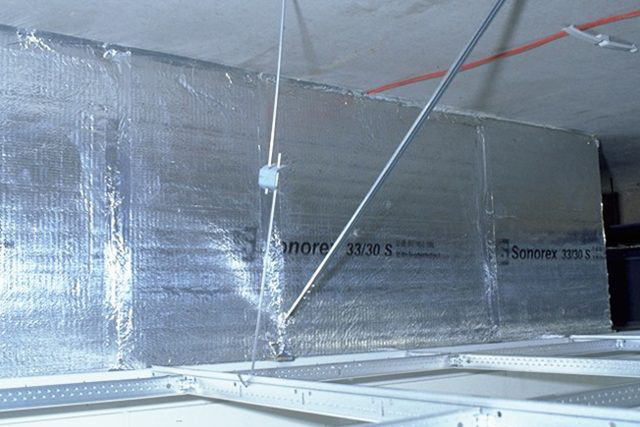

Rechteckiger Lüftungskanal mit silberner Sonorex 33/30 S Isolierung an Decke montiert, Abhängesystem sichtbar

Inhaltsverzeichnis

Roland Gasser – Ihr Sonorex® Fachberater

Haben Sie Fragen zu Raumakustik? Wir unterstützen Sie gerne dabei, die optimale Lösung zu finden.

Perfekte Schalldämmung für Boden und Decken

Schallwellen umfassen mechanische Schwingungen und Wellen, die sich über feste Körper und Luft ausbreiten. Diese Schwingungen nimmt das menschliche Gehör in Form von Geräuschen wahr. Allerdings haben Geräusche für den Hörenden nicht immer eine angenehme Wirkung. Lärm aus der Umgebung kann je nach Situation stören und belasten.

Sonorex®-Schallabschottungen umfassen zertifizierte, umfangreiche Baustoffe, welche eine Lärmübertragung mindern. Eine Abschottung des Schalls kann somit schnelle Abhilfe bei unerwünschten Geräuschen verschaffen. Setzen Sie auf wirksame Schalldämmung mit Abschottungen von Sonorex®.

Wie funktioniert Schallabschottung?

Um Lärm zu reduzieren, gilt es, die Ausbreitung von Luft- und Körperschall zu reduzieren. Dies gelingt, indem schallabsorbierende oder schallreflektierende Bauteile die Schwingung benachbarter Moleküle der Geräuschquelle verhindern. Als Schalldämpfer eignen sich hierbei Gewebestoffe, welche als ein dichtes Medium im Wechsel mit weniger dichten Stoffen, wie beispielsweise Luft, funktionieren.

Die Abschottung des Schalls wird aufgrund der Übergänge zwischen den verschiedenen Materialien wirksam. Zudem erfolgt durch den Einsatz des Materials zur Schallabschottung die diffuse Reflexion des Schalls. Die wirksame Schallisolierung äussert sich im verminderten Vordringen des Lärms aus dem Quellraum in den benachbarten Raum.

Wer braucht Schallabschottungen?

Insbesondere in modernen Bürogebäuden können störende Geräusche die Konzentration und Kreativität erschweren. Ein Grund hierfür resultiert zunächst aus der Mixtur verschiedener Geräuschtypen, die verstärkt in Grossraumbüros anzutreffen sind. Gespräche unter Kollegen, Telefonkonversationen oder ein Papierrascheln am Nebentisch bergen eine mögliche Ablenkung für den Arbeitnehmer und können sogar im Extremfall Stresszustände auslösen. Daher sind Abschottungen vor Schall in diesem Fall ratsam.

Ausserdem begünstigt die typische Bau-Beschaffenheit von Büro- und Verwaltungsgebäuden die Verbreitung von Schallwellen. Da in derartigen Einrichtungen öfters Mietwechsel stattfinden, ist ihre Konstruktion darauf ausgerichtet, sich schnell und flexibel anpassen zu können. Das hat zur Folge, dass Trennwände zwischen verschiedenen Räumen mit den Unterdecken und nicht mit der Rohdecke verbaut sind. Der Schall überträgt sich hier über Hohlräume in der Decke, Fussböden und Türen und wird so zum akustischen Störfaktor. Mittels Schallisolation ist für ein angenehmeres Arbeitsklima gesorgt.

Sonorex® Schallabschottung schützt vor Lärm

Strengere Anforderungen im Versorgungs- und Gesundheitssektor sowie eine steigende Nachfrage an flexibleren Einrichtungsoptionen bedingten die Entwicklung einer Methode der Abschottung, die störenden Schall zuverlässig und effizient vermindert. Die Abschottungen von Sonorex® dämmen unangenehmen Lärm schnell und einfach ein. Durch die Abschottung von unerwünschten Umgebungsgeräuschen ist somit für ein akustisches Wohlbefinden und die grösstmögliche Privatsphäre am Arbeitsplatz gesorgt. Ausserdem gewährleistet die geprüfte Schallisolierung mit Sonorex® einen klar definierten Dämmwert.

Sonorex® Produktübersicht

Sonorex® 22/00 und 31/00

Die Sonorex® Brand- und Schallabschottung ist im Speziellen für die Anwendung über Trennwänden und angesenkten Decken entwickelt, um die Schallisolierung zu verbessern. Diese Abschottungen bieten eine direkte Schalldämmung von Rw 22-31dB. Die Schalldämmung in Zusammenhang mit einer abgehängten Decke beträgt je nach Deckensystem bis zu 46dB. In Kombination mit eingelegten Sonoseal-Platten sind sogar bis zu 50dB oder mehr erreichbar.

Standard Plattenabmessungen: 1200x1000mm
Isolationsstärke: 60mm

Sonorex® 27/00 Ultimate

Die Sonorex® Brand-und Schallabschottung ist im Speziellen für die Anwendung über Trennwänden und angesenkten Decken entwickelt, um die Schallisolierung zu verbessern. Diese Abschottung bietet eine direkte Schalldämmung von Rw 27dB. Die Schalldämmung in Zusammenhang mit einer abgehängten Decke beträgt je nach Deckensystem bis zu 46dB. In Kombination mit im Deckensystem eingelegten Sonseal-Platten sind diese Werte noch ca. 7-10dB höher.

Standard Plattenabmessungen: 1200x1000mm
Isolationsstärke: 60mm

Sonorex® 23/30 und 33/60 Ultimate

Die Sonorex® Brand-und Schallabschottung ist im Speziellen für die Anwendung über Trennwän-den und angesenkten Decken entwickelt, um die Schallisolierung zu verbessern. Diese Abschottungen haben einen direkten Schalldämmwert von Rw 23-33dB. Die Schalldämmung in Zusammenhang mit einer abgehängten Decke kann je nach Deckensystem bis zu 53dB betragen. Auch diese Werte können in Kombination mit Sonoseal-Platten bis auf 57dB erhöht werden.

Standard Plattenabmessungen: 1200x1000mm
Isolationsstärke: 60-66mm

Sonorex® 40/60 und 43/60 Light

Die Sonorex® Brand-und Schallabschottung ist im Speziellen für die Anwendung über Trennwänden und angesenkten Decken entwickelt, um die Schallisolierung zu verbessern. Diese Abschottungen sind beidseitig mit einer 2.5mm dicken Easy-Mass Folie versehen und erreichen einen direkten Schalldämmwert von Rw 40-43dB. Auch diese Werte können in Kombination mit Sonoseal-Platten um 7-10dB erhöht werden.

Standard Plattenabmessungen: 1200x1000mm
Isolationsstärke: 66mm

Sonorex® 41/60 und 47/60

Die Sonorex® Brand-und Schallabschottung ist im Speziellen für die Anwendung über Trennwänden und angesenkten Decken entwickelt, um die Schallisolierung zu verbessern. Diese Abschottungen sind beidseitig mit einer 5mm dicken Easy-Mass Folie versehen und erreichen einen direkten Schalldämmwert von Rw 41-47dB. Auch diese Werte können in Kombination mit Sonoseal-Platten um 7-10dB erhöht werden.

Standard Plattenabmessungen: 1200x1000mm
Isolationsstärke: 66mm

EI 60 Brandabschottungen von Sonorex®, geprüft gemäss EN mit Decken-Bandraster

Die Sonorex® Abschottung wurde zusammen mit einem Stahlbandraster auf Brandschutz geprüft. Der Feuerwiderstand gemäss NEN 1364-1 beträgt je nach Version 30 / 45 / 60Min. Die Zertifikate gelten für den gesamten europäischen Raum, die Ausführung mit 33 und 47db ist bei der VKF-Schweiz als Brandabschottung anerkannt.

Es müssen auf jeden Fall – auch im europäischen Raum – vorgängig mit den örtlichen Brandschutzbehörden die Anforderungen im Einzelfall abgeklärt und eine entsprechende Bewilligung eingeholt werden, da die einzelnen Länder gegenüber den europäischen Normen jederzeit auch erhöhte Anforderungen stellen können.

Weitere Sonorex® Isolationsprodukte und Informationen zu Schallschutzabschottung und Brandschutz auf Anfrage.

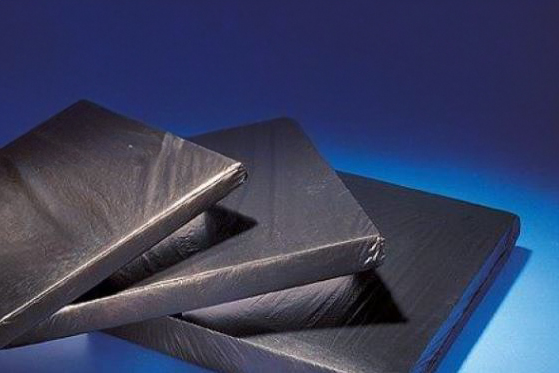

Sonorex® Sonoseal

Sonorex® Sonoseal ist eine Glas- oder Steinwollplatte, die in eine PE-Folie eingeschweisst ist. Eine Verbesserung der Schalldämmung in Längsrichtung bis 12 dB wird erreicht, indem die Sonoseal-Platte oberhalb der Systemdecke angebracht wird. Die Sonorex® Sonoseal eignet sich insbesondere für die Stellen, an denen sich eine Raumentlüftung befindet. Für zusätzlichen Verarbeitungskomfort sorgt Sonorex® Sonoseal während der Montage und Demontage der Systemdecke.

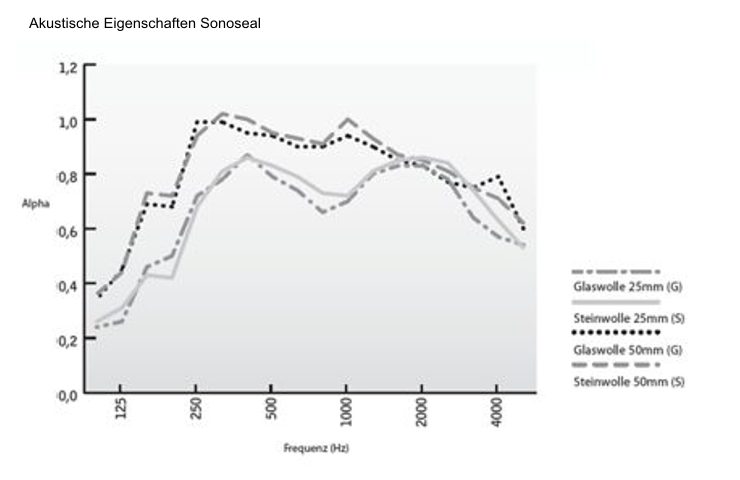

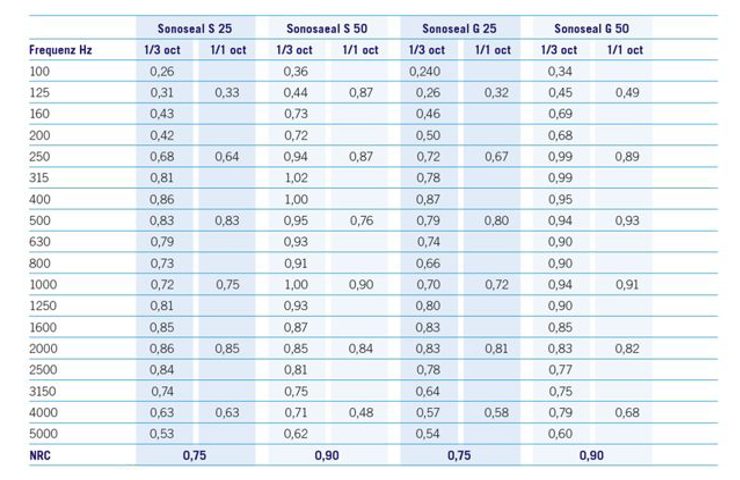

Schalldämmwerte

Vergleichsmessungen in Deckensystemen

Schalldämmung über den Boden oder über die Decke – welche Möglichkeiten bietet Sonorex®?

Die Schallabschottungen von Sonorex® dämpfen Lärm wirtschaftlich dank einfacher und schneller Montage. Die Sonorex® Schallabschirmung wurde im Speziellen zur professionellen Schallisolation für Decken- und Bodenhohlräume entwickelt. Das Material kann zum Beispiel über leichten Trennwänden und gesenkten Decken angebracht werden. Die Sonorex® Abschottungen wurden an den meisten Deckensystemen getestet. Mit dieser Methode zur Schallisolierung lässt sich Lärm effizient absorbieren.

Brandschutz und Schallisolierung vereint

Mit den Sonorex®-Systemen wirken Sie nicht nur Schall präventiv entgegen! Die Dämmmaterialien bieten ausserdem einen wirksamen Brandschutz. Im Ernstfall kann die Schallisolierung demnach die Ausbreitung von Feuer einschränken. Bitte beachten Sie die Vorgaben der örtlichen Brandschutzbehörde. Die jeweiligen Anforderungen für Ihren Brandschutz sollten abgeklärt werden. Bei weiteren Fragen zur Kombination von Schall- und Brandschutz freuen wir uns über Ihre Anfrage.

Ihre individuelle Schalldämmung mit Brandschutz von Sonorex®

Sonorex® Schallabschottungen bieten eine hochwirksame Lösung für die Schalldämmung und Lärmreduzierung in Decken- und Bodenhohlräumen. Mit ihrer hervorragenden Schalldämmung und der Fähigkeit, die Übertragung von Schall und Feuer zu verhindern, sind sie eine vielseitige und zuverlässige Lösung. Der Einsatz von ergänzenden Produkten wie Sonorex®-Sonoseal erhöht die Schalldämmung in Längsrichtung und dient zur Optimierung der Raumakustik bei der Verwendung von Systemdecken. Besonders hervorzuheben ist die schnelle Montage der Schallschutzsysteme, die eine rasche Verbesserung der akustischen Verhältnisse ermöglicht.

Ob in Bürogebäuden, Gesundheitseinrichtungen oder anderen Räumen, Sonorex® Schallabschottungen tragen nicht nur zur Schalldämmung bei, sondern bieten auch zusätzlichen Brandschutz. Die Kombination von Schalldämmung und Brandschutz macht sie zu einer intelligenten Wahl für optimales akustisches Wohlbefinden und Sicherheit. Gerne beraten wir Sie zu unseren einzelnen Schallschutzangeboten und stellen mit Ihnen gemeinsam Ihre individuelle Schallschutzlösung zusammen. Nehmen Sie Kontakt mit uns auf!

Gute Gründe für die Sonorex®-Abschottung

getestet und berechnet mit den meisten Deckensystemen auf akustischem Gebiet bis 60 dB
30 bis 60 Minuten Brandschutz bis zu einer Wandhöhe von 4,00 m und Abschottung bis maximal 0,90 m *
kein Gipsstreifen notwendig im Bandraster *
direkte Schallisolierung von 22 bis 57 dB
Sonorex® Abschottung und Massenfolien werden „nach Mass” hergestellt
einfache Verarbeitung

* Für weitere Auskünfte zum Anwendungsgebiet, kontaktieren Sie unseren Verkauf
